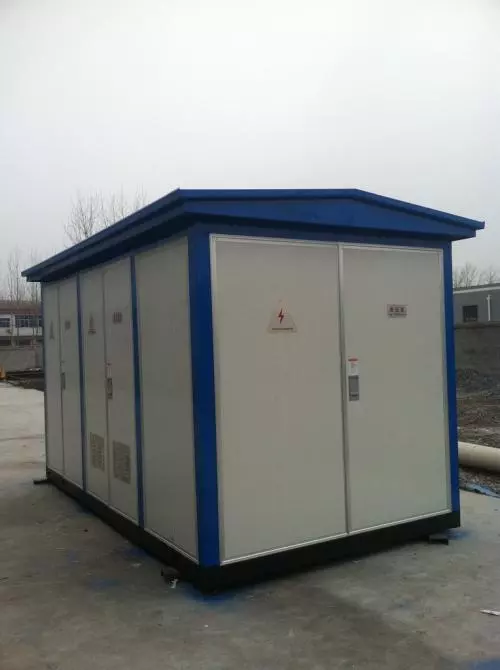

雙層箱變外殼的箱體采用雙層、密封、防腐化、隔溫結構，雙層箱體必須都采用2mm厚度以上的冷軋鋼板制作，雙層之間必須有建設部允許的防火隔溫材料。箱體的底架部件由槽鋼焊接而成，框架及門采用優質冷軋鋼板，框架鋼板厚度不得小于2.5mm，門和頂蓋鋼板厚度不得小于2mm。門板采用兩層鋼板對扣焊接的結構型式，保障門板不變形，箱體底板的厚度不低于1.5mm的冷軋鋼板。箱體的門軸請求采用不銹鋼材料制作，箱體的全部鎖盒采用戶外鋁合金鎖盒，鎖盒內裝備不銹鋼掛鎖。
箱體骨架為焊接式，骨架應有充足的機械強度和剛度，在起吊、運輸和安裝時不會變形或損害。設計的外殼形狀應不易積塵、積水；只管少用外露緊固件，以免螺釘穿通外殼使水導入殼內；對穿通外殼的孔，均應采用響應的密封辦法；外殼應防水、防震、防腐、防電燃。箱體底座采用槽鋼結構，保障吊裝運輸?shù)牟蛔冃?，箱體與電纜溝之間安裝有底板，防備小動物進入。
箱體的面漆采用抗紫外線、抗老化、長命命的聚胺脂類高檔面漆，保障10年內不退色、不氧化、不粉化。外表面弗成采用噴塑工藝。為確保箱體的密封處理，凡能夠開啟的門要加裝密封條，所采用的密封條必須是長壽命（10年以上）、高彈性橡膠產品，在門關上以后，保障箱體的防護等級到達ip33，以確保箱體的防塵、防潮、防凝露。進出線電纜孔采用方便于密封的敲落孔。
|
