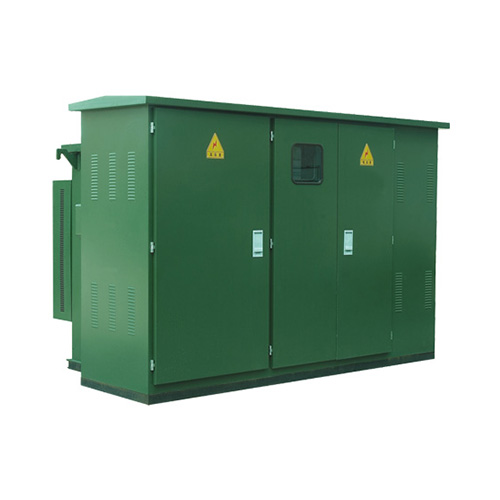

預裝式變電站各個模塊內容的介紹:
一、35kV變電站預裝式模塊分為2個主模塊其對應的2個子模塊:
1、CSG-35B-JZ-G01采用單母線接線形式出線4回,選用金屬封閉鎧裝移開式開關柜,箱體內開關柜單列布置;
2、CSG-35B-JZ-G02采用內橋接線形式出線2回選用金屬封閉鎧裝移開式開關柜,箱體內開關柜單列布置;
3、35kV變電站預裝式模塊均為戶內開關柜布置,采用電纜出線。
二、預裝式10kV變電站模塊分為6個主模塊及其對應的6個子模塊:
1、CSG-35B-JZ-D01共19面柜(每臺主變5回出線)采用單母分段方案,預裝式一體化固定柜,配永磁機構真空斷路器;
2、CSG-35B-JZ-D02共25面柜( 每臺主變8回出線)采用單母分段方案,預裝式一體化固定柜,配永磁機構真空斷路器;
3、CSG-35B-JZ-D03共19面柜(每臺主變5回出線)采用單母分段方案,預裝式手車柜,配彈操或永磁機構真空斷路器;
4、CSG-35B-JZ-D04共25面柜(每臺主變8回出線)采用單母分段方案,預裝式手車柜,配彈操或永磁機構真空斷路器;
5、CSG-35B-JZ-D05共19面柜 (每臺主變5回出線)采用單母分段方案,預裝式一體化固定柜,配彈操真空斷路器;
6、CSG-35B-JZ-D06共25面柜(每臺主變8回出線)采用單母分段方案,預裝式一體化固定柜,配彈操真空斷路器;
7、預裝式10kV變電站模塊均為戶內開關柜布置,開關柜雙列布置,出線均采用電纜出線;
8、本次預裝式模塊因模塊箱體需要按終期規模一-次建成所以需在設計時考慮箱體大小,以滿足后期擴建需要;
